Рисовать откос в автокаде

Я сторонник любых приспособлений, ускоряющих и упрощающих процесс проектирования. Я говорю о всех возможных дополнениях, утилитах, программках для подсчета и т.д. Во-первых, машина всегда даст куда более точный результат, чем человек, а во-вторых, основная цель таких приспособлений – ускорить работу проектировщика. Итак, первое – это качество, второе – скорость. Отлично, но к чему это я? А к тому, что, проделывая в очередной раз какую-нибудь нудную манипуляцию в автокаде, спросите у Гугла, а не придумано ли уже решения для выполнения этого неинтересного действия.

Это я так плавно подошла к теме, если что. Сегодня я делюсь модулем, при помощи которого автоматически выстраиваются бергштрихи откосов. Согласитесь, вручную отрисовывать обозначение откосов, особенно если таковых на чертеже достаточно много, то еще удовольствие. Страшно представить даже. VLX-Модуль решает эту задачу в два клика, он однозначно прост и удобен в применении. Модуль этот не новинка, и, скорее всего, вы уже знаете о его существовании и давно используете, но что-то мне подсказывает, что все таки найдет данный пост своего клиента.

autocad_otrisovka_otkosov_s_otkos — СКАЧИВАЕМ ПО ССЫЛКЕ

Пару слов о том, как интегрировать этот модуль в AutoCAD:

1 Скачиваем VLX-модуль по прямой ссылке в конце статьи;

2 Запускаем AutoCAD и вводим в командной строке: APPLOAD или ЗАГПРИЛ. Также можно выполнить эту команду через строку меню: жмем Сервис – Приложения…;

3 Выбираем файл «s_otkos.VLX» и нажимаем кнопку «Загрузить»;

Рекомендую в этом же окне добавить данный файл в список автозагрузок. Это позволит автоматически загружать файл при каждом запуске автокада. Для этого жмем кнопку «Приложения…» в поле «Автозагрузка», затем кнопку «Добавить», снова выбираем файл «s_otkos.VLX» и нажимаем кнопку «Открыть»;

4 Закрываем окно Загрузка/выгрузка приложений.

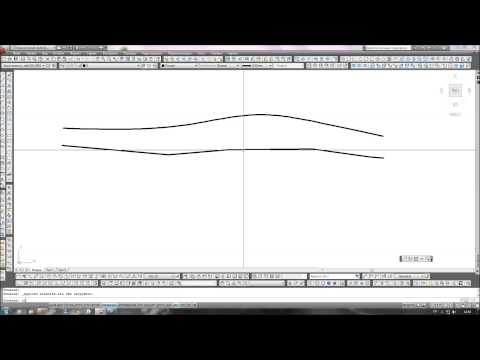

Всё, осталось порадоваться и попробовать построить свой первый «автоматический» откос. Вызов данной функции производится рисовать путем ввода команды OTKOS в командной строке. Дальше выполняем все по подсказкам автокада, а если все равно возникают вопросы – пишите их в комментариях под статьей или посмотрите наглядное видео с демонстрированием вышеуказанных действий!
